CNC 加工ピン

カスタムを製作いたしますCNC 加工ピン顧客の図面と CAD ファイルからノックピン、クレビスピン、ピボットピン、位置決めピン、ガイドピン、テーパーピン、溝付きピン、ねじ付きピンとスタッド、ボールロックピン本体、エジェクタピンとコアピン、アライメントピンとヒンジピン{0}}。当社の CNC 旋削、センタレス研削、フライス加工、ねじ転造、熱処理機能は、治具や治具、ツーリング、機械、バルブ、ポンプ、自動車、船舶、オートメーション用の厳しい公差のピンをサポートします。-



ピンはコンポーネント - の位置決め、位置合わせ、回転、荷重の伝達、または保持を行います。直径、はめあいクラス、真直度、真円度、面取り、十字穴、表面仕上げ機能するかどうかを決定する機能です。私たちはピンを機械加工します炭素鋼および合金鋼 (1045、1144、4140、4340、52100、8620)、ステンレス鋼 (303、304、316L、17-4 PH)、アルミニウム (6061-T6、7075-T6)、黄銅および青銅 (C36000、C46400、C93700)、銅(C10100、C11000、C17200)およびチタン(グレード2、グレード5)図面で指定された熱処理、メッキ、研削加工を施します。部品は指定された寸法、公差、材料、仕上げ要件に従って製造され、ご要望に応じて材料証明書を入手できます。



幅広い種類のピンを加工します。以下は最も一般的なものです。図面に異なる構成が示されている場合は、レビューのために送信してください。

カスタム PIN をお持ちですか?図面を送信する



ピンの場合、材料の選択は次のとおりです。荷重、はめあい、摩耗、腐食、温度、ピンが硬化しているかどうか。当社では、以下にリストされている金属材料 - のアルミニウム、真鍮と銅、ステンレス鋼、炭素鋼と合金鋼、チタンからピンを機械加工します。



ほとんどのピンは、穴への制御されたはめ込みによって機能します。- 永久的な保持のための圧入、局所的な用途のための移行ばめ、またはスライドと旋回のためのすきまばめ。図面で指定されている ISO フィット クラスに合わせてピン直径を機械加工します。

当社が管理する重要な機能

直径とフィット感- は、ピン全長にわたって必要な ISO フィット クラスに合わせて OD を制御します。

真直度と真円度- は、穴に引っかかるのを避けるために、長くて精密なピンにしっかりと固定されています。

面取りと半径図面ごとに - 個の端面取り、テーパー、コーナー半径があり、簡単に挿入して設置できます。

クロスホールとスロット- コッターピン、保持ピン、ロック機能の正確な位置とサイズ。

スレッド- メートル、UNC/UNF、およびねじ付きピンとスタッドのピッチ直径が制御された特殊ねじ。

表面仕上げ- は、粗さを制御して研磨または研磨した滑り面です。



硬化ピンはツーリングおよび摩耗用途で一般的です。熱処理は図面によって指定され、重要な直径の仕上げ研削前に適用されます。

ピンの性能は、直径、真直度、フィット感を厳密に制御することで決まります。以下の機能は図面に留めておきますが、ご要望に応じてさらに厳密にします。

特定のフィット感や公差が必要ですか?必要なフィットクラスを含む図面を送信していただければ、それに合わせて機械加工を行います。



表面仕上げにより、ピンの直径を摩耗や腐食から保護し、用途の機能的および視覚的要件を満たします。

どの仕上げがあなたのピンに合うかわからないですか？図面、材料、アプリケーションを送信して、仕上げの推奨事項を確認してください。



ピンが図面を満たしていることを確認するために、生産全体を通じて直径、フィット感、真直度、クロス穴、ねじ山、および表面の要件を検査します。文書化されたプロジェクトの場合は、材料証明書と検査記録を提供して、お客様の受け入れ検査をサポートします。

文書化された品質管理が必要ですか?図面と検査要件をお送りください。



ピン プロジェクトは多くの場合、プロトタイプ - 新しい治具、新しいデザイン、または生産前にテストする必要がある代替品から始まります。私たちはサポートしますプロトタイプと少量の CNC 機械加工-単一のサンプルから少量のバッチ注文を繰り返すこともできます。-



に適しています

ダボ、位置決めピン、ガイドピン

クレビス、ピボット、ヒンジピン

テーパーピンと溝付きピン

ネジ付きピンとスタッド

ボール ロック ピン本体-

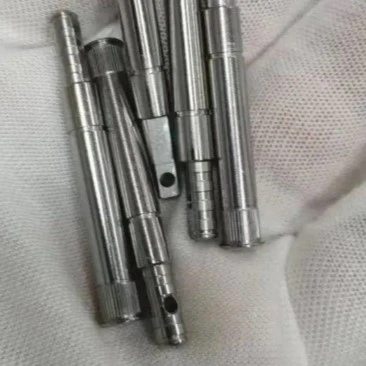

エジェクター、コア、計器ピン



包装

個人保護:研削および研磨直径用の PE バッグ、フォーム、または保護フィルム

腐食保護:海外輸送時のVCIペーパーとスチールピンへの給油

精密ピン:重要な直径とねじに対応するフォームインサートと独立したコンパートメント

硬化ピン:仕上げ研削後に油または防錆剤を塗布

カスタムパッケージ:部品番号、ラベル、数量、お客様固有の梱包要件{0}}



一般的なリードタイム

特定の配送スケジュールが必要ですか?プロジェクト固有の見積もりの​​図面、数量、仕上げ要件を送信します。{0}



2D 図面または 3D CAD ファイル、材料グレード、数量、適合クラス、熱処理および仕上げ要件を送信してください。-
